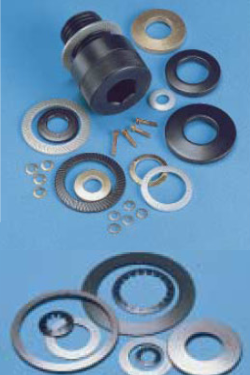

SCHNORR , Disk, Yaylar ve Rondelalar
Mekanik imalatlar
her türlü mekanik imalatınız ve montaj uygulamalarınız üstün kalite anlayışı ile yapılamktadır.
Schnorr Disk Yaylar DIN 2093 standardına göre ISO 9001 belgeri ile üretilmektedir.
Disk Yay Kullanımının Avantajları :
- Küçük hacimlerde, büyük yük taşıma olanağı.
- Uzun servis ömrü.
- Doğrusal yük / sıkışma özelliğinden dolayı, çeşitli uygulama olanakları.
- Bir kaç yay eklemek ya da çıkarmak yoluyla istenilen yay uzunluğu ya da yay karakteristiği elde edilebilmesi.
- Bir ölçü yayın, farklı dizilişi sayesinde çeşitli uygulamalarda kullanabilme olanağı.
- Minimum stok maliyeti.
Brosurlerimizde hem DIN 2093 normuna uygun, hem de Schnorr standart imalat ölçülerinde üretilen disk yaylari isteginiz dogrultusunda secerek bizler ile baglanti kurabilirsiniz. DIN 2093 normuna dahil olan ölçüler koyu basılmış olup, A, B, C harfleri ait olduğu seriyi göstermektedir. Farklı malzemelerde ve değişik ölçülerde disk yay temin etmek mümkündür. Ayrıca rulmanlardaki boşluğu almak amacıyla da "K tipi yay" üretilmektedir.
Orijinal Schnorr emniyet pulları civata ve somunların kendiliğinden gevşemesini engellemek için kullanılır.
- Orijinal Schnorr emniyet pulları civata ve somunların kendiliğinden gevşemesini engellemek için kullanılır.
- Pullar, civata ön gerilimini alarak güvenli bir çalışma sağlar. Özel olarak tasarlanan kapalı formu ve her iki yüzeyindeki çentikler sayesinde vibrasyona karşı büyük direnç gösterir. Sıkıştırma esnasında monte edildiği yüzeye ve civataya zarar vermez. Kuvvetin homojen yayılması sayesinde, civataların eğrilmesi engellenir. Uzun süreli ve bir kaç kez kullanılması bir diğer avantajıdır.
- Metrik ve inç ölçülerde S, VS ve HDS olmak üzere farklı kullanımlar için Schorr emniyet pulu vardır.
Disk yayın tanımlanması :
De= 40 mm, D1 = 20 mm, t= 1,5 mm
Disk yay 40 x 20,4 x 1,5
DIN 2093' e uygun ölçülerde: DIN 2093 - B 40
Yük/sıkışma eğrileri değişik ölçü disk yaylar için dört nokta ile, "s=0,25 ho, s=0,50 ho, s=0,75 ho, s=1,00 ho"çizilebilir. Tablo teorik değerlere göre düzenlenmiştir. Pratikte s=0,75 ho'dan itibaren bu eğrinin eğimi ilerleyerek artar.
Soru: Disk yaylarin kullanim alani sinirli midir? Nerelerde kullanilir?
Cevap: Disk yaylar sanildiginin aksine en yaygin kullanilan yay turlerinden biridir. Neredeyse her tip endustriye girmis durumdadir. Mekanik bir cok ekipmanin icerisinde birkac tane ya da bir dizi disk yaya rastlamak cok olasidir. Uzun omurlu calismasi istenen, hizmet boyunca hassas calisma ve guvenilirlik beklenen, agir sartlar altinda calisan noktlarda ozellikle tercih edilir. Bazi kullanim alanlari ve kullanilan ekipmanlari su sekilde listeleyebiliriz;
• Kontrol Valfleri
• Guvenlik Vanalari
• Otomatik Hizli Takim Degistiricileri (Takim Tutuculari) (CNC Machines, etc.)
• Tork degistiricileri
• Manuel Aktarma Kavramalari
• Asansor Fren Sistemleri
• Sonumleyiciler-Damperler
